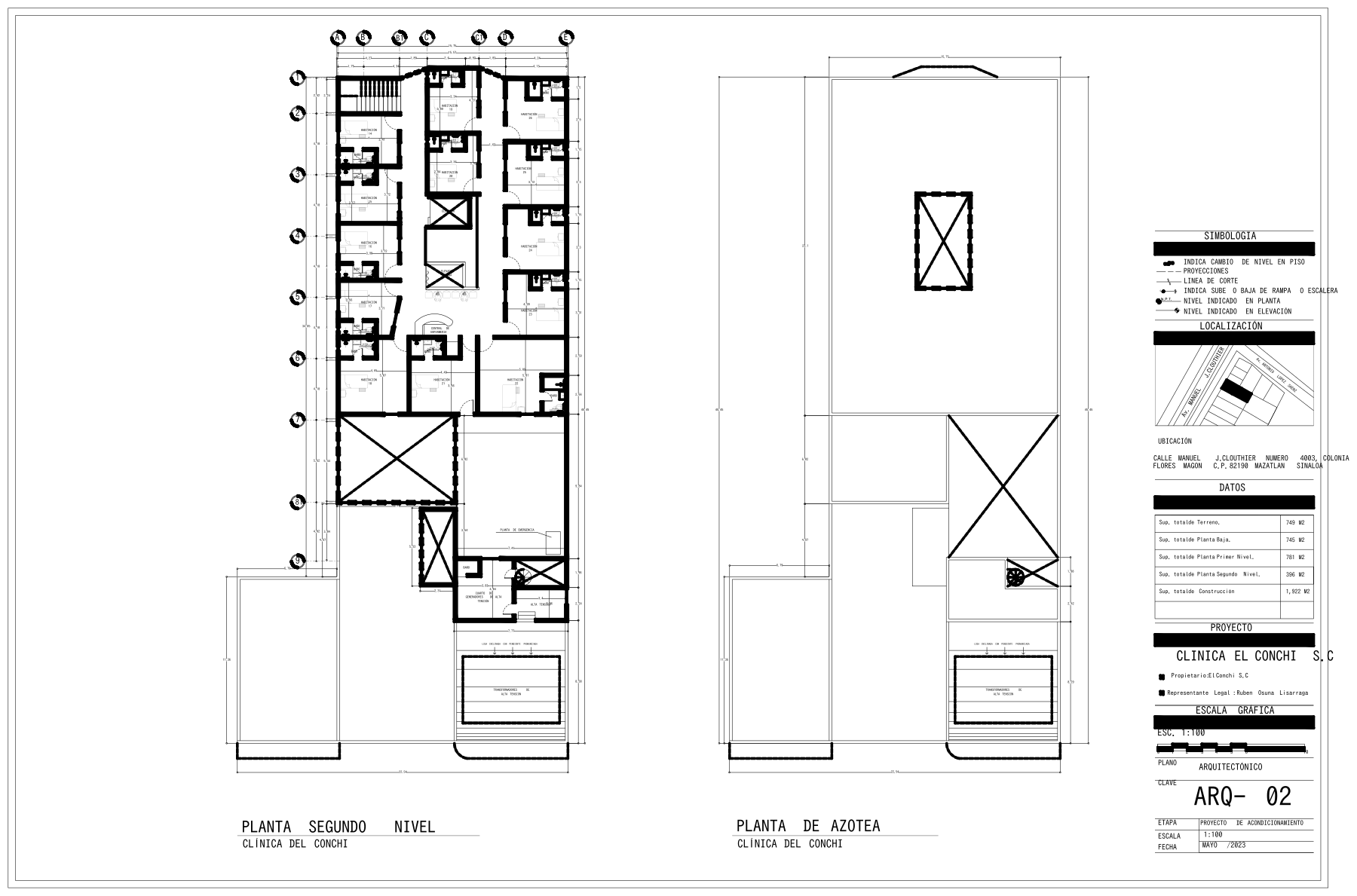

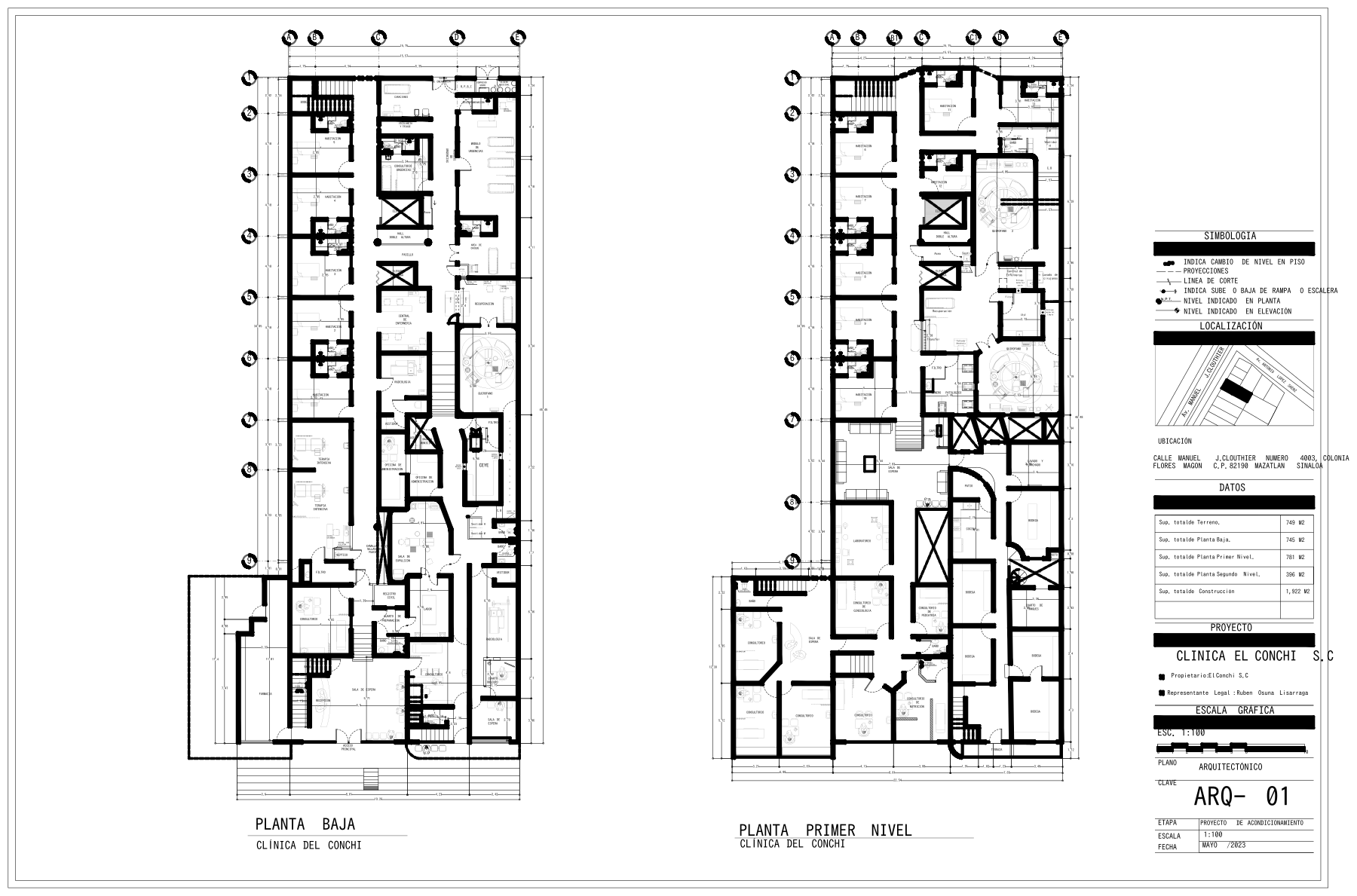

Láminas oficiales
Son la referencia para archivo y comparación regulatoria. La auditoría compara cada entidad visual contra su fuente, ignorando únicamente capa y handle.

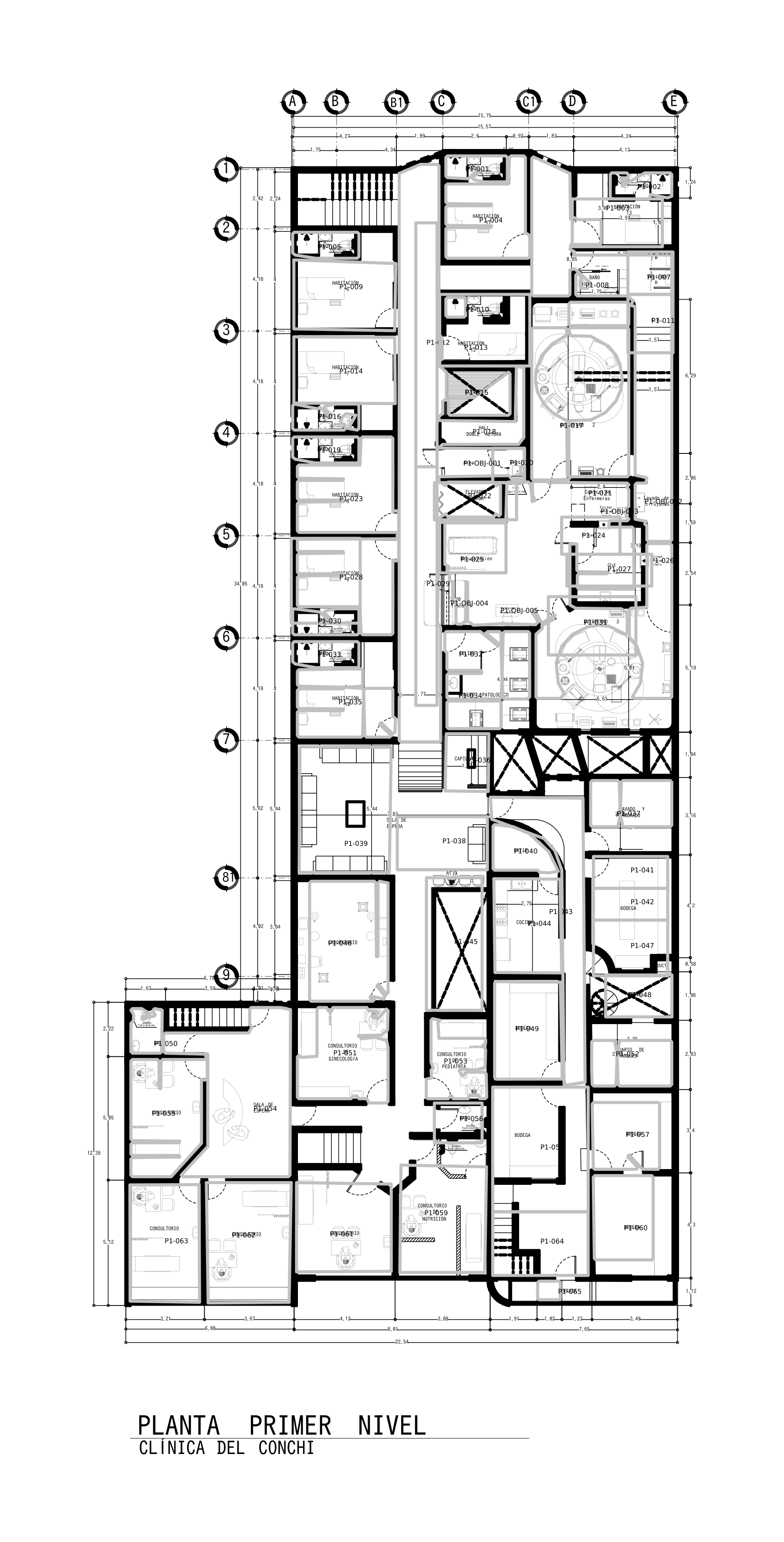

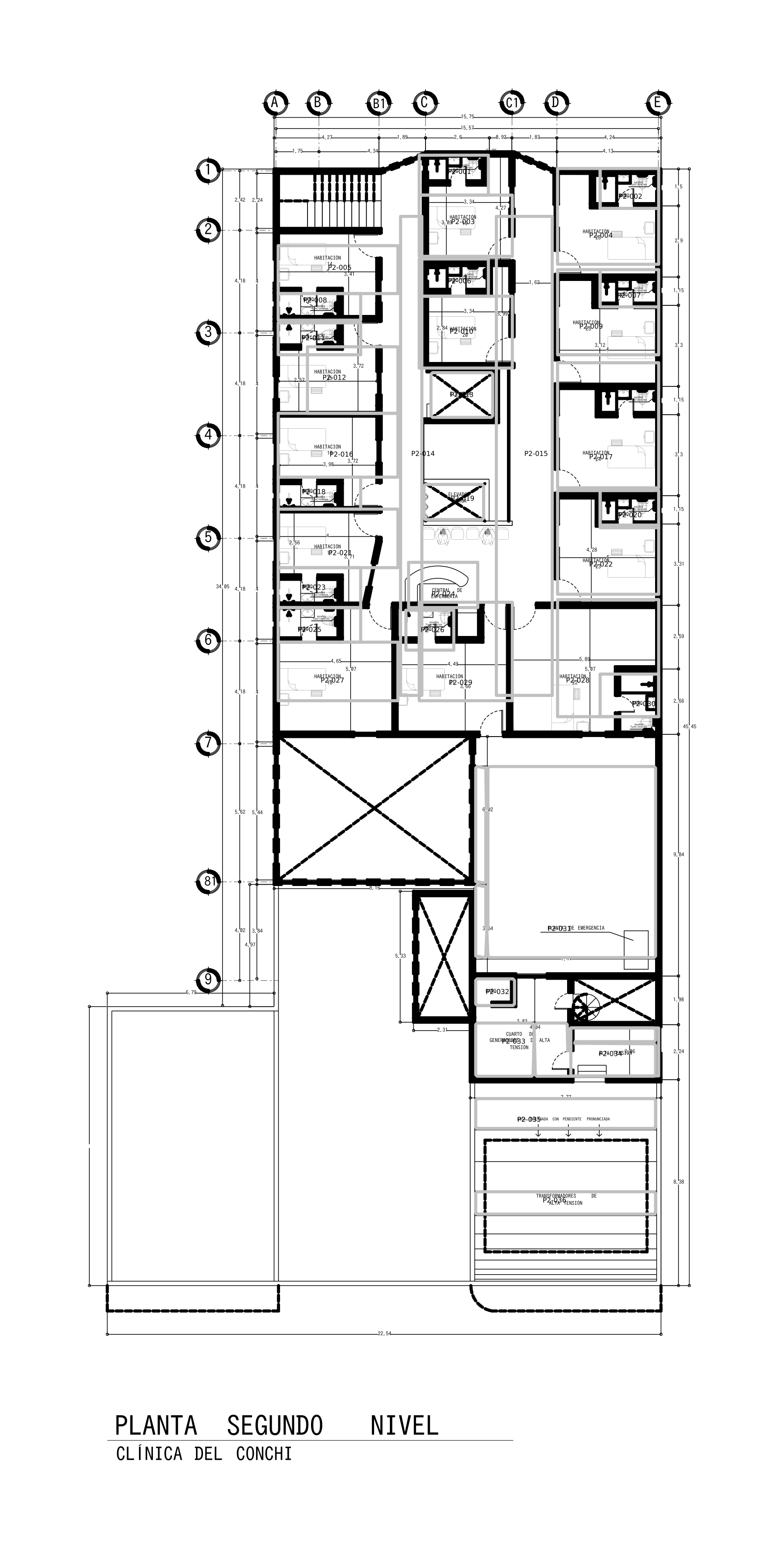

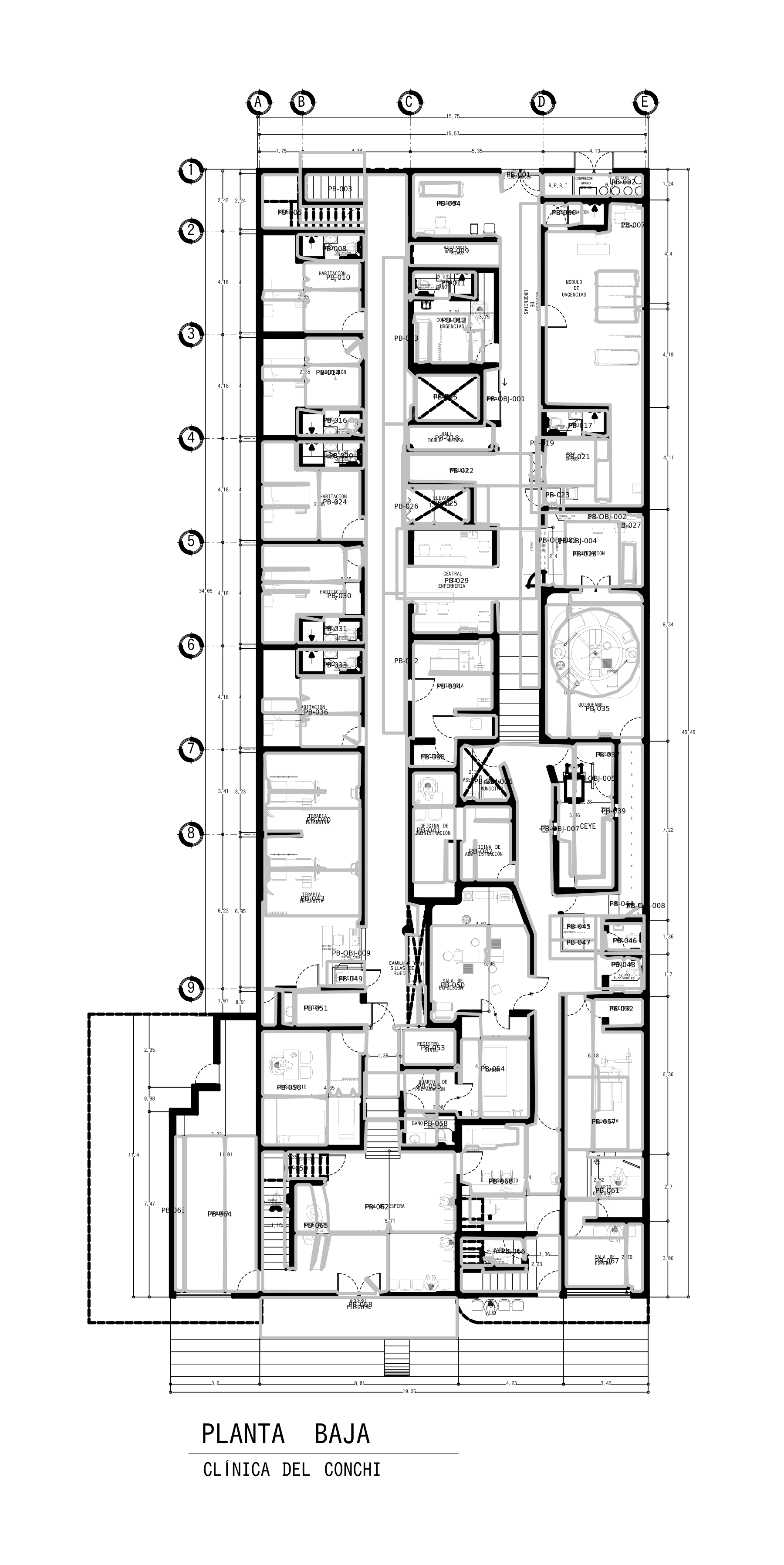

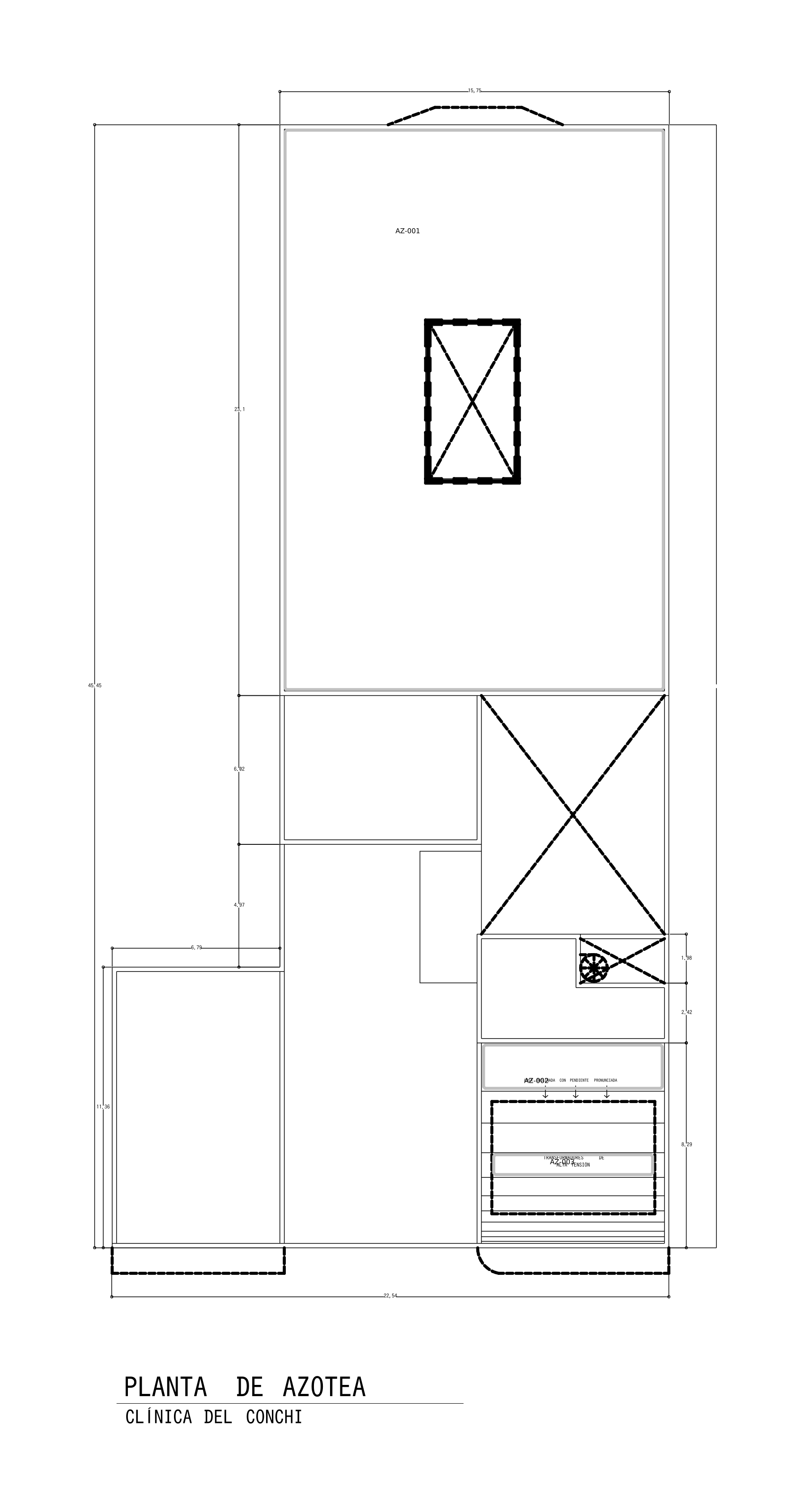

Base métrica para SGPC
Un archivo por nivel, a escala de un metro, con zonas apagadas por defecto y bloques `CEC_ESPACIO`. El ID es visible; los demás datos permanecen como atributos.
Lectura por color
La nomenclatura separa arquitectura (`CEC-A`), infraestructura autorizada (`CEC-I`) y zonas funcionales (`CEC-Z`). Las capas de zona no imprimen por defecto.
CEC-A-MURO
CEC-A-MURO-DET
CEC-A-PUERTA
CEC-A-VENTANA
CEC-A-ESCALERA
CEC-A-ELEVADOR
CEC-A-MOB-FIJO
CEC-A-MOB-MOVIL
CEC-A-HATCH
CEC-A-ESPACIO-TAG
CEC-Z-CLINICA
CEC-Z-QUIRURGICA
Trazabilidad de entrega
La reconstrucción es repetible. Los hashes protegen las fuentes, las transformaciones regresan a coordenadas originales y las auditorías detectan cambios visuales.
Informe de validación
Conteos, hashes, compatibilidad de formatos y criterio de fidelidad.
Abrir informeGuía y configuración
Estructura de carpetas, flujo de uso y presets recomendados de capas.
